污水廠羅茨鼓風機噪聲治理工程
文章作者：admin 來源：本站 發布時間：2019-10-11 00:28:13
瀏覽次數：1389
[導讀]：案例簡介：廠內有5臺羅茨鼓風機，單臺風機功率為132Kw，5000m3/hr，運行時噪聲值在105dB（A）以上。治理后，在隔聲罩1米處噪聲值小于85dB（A），達到規定值。
污水廠羅茨鼓風機噪聲治理項目概述
項目名稱：江蘇宜興清源污水處理廠
項目地址：江蘇省宜興市
項目類型：羅茨鼓風機噪聲治理
工程工期：35天
案例簡介：廠內有5臺羅茨鼓風機，單臺風機功率為132Kw，5000m3/hr，運行時噪聲值在105dB（A）以上。治理后，在隔聲罩1米處噪聲值小于85dB（A），達到規定值。
工程圖片
根據現場羅茨鼓風機系統的形狀，在原設備上設計隔聲罩。隔聲罩的結構形式可設計成部分可拆裝式，方便設備的維護和檢修。隔聲罩的要求隔聲量可根據下式計算：
R隔=未治理噪聲級-目標聲壓級
=108-85
=23dB(A)
考慮到隔聲罩工藝加工過程中不可避免地會有孔隙漏聲和隔絕不良等因素，設計隔聲量定為25~30dB(A)。
根據這個目標值確定隔聲材料和結構形式，為此我們選擇隔聲罩板結構為雙層復合結構：外側板采用厚2mm冷板，其隔聲能力達到29dB(A)。為了抑制薄板共振，消除吻合效應，增加隔聲量，在2mm冷板內側涂覆阻尼材料或直接粘貼阻尼隔聲氈;內側板采用0.8～1.2mm厚鍍鋅穿孔板護面，其穿孔率不小于20%;在內、外側板間所形成的空腔中填充超細玻璃棉。此種雙層復合板結構的隔聲量確保達到25～30dB(A)左右。其結構示意圖如圖2所示。
2、新風換氣
因羅茨鼓風機需要進風，并在工作過程中會散發出大量的熱量，在加了隔聲罩以后，隔聲罩內就形成了一個密閉空間，會造成熱量聚積，隔聲罩內溫度上升，影響設備的正常運轉。為此，在隔聲罩兩端的適當位置開孔安裝進出風消聲器，進出風消聲器的設計消聲量25~30dB(A)。并在進風消聲器隔聲罩內側安裝低噪聲軸流風機。
根據上述通風量設計進出風消聲器和選用通風機的型號。通風機型號選用低噪聲軸流風機，風量分別為5000m3/h。
3、其他附屬設施
[1]、為方便人員進出，在羅茨風機隔聲罩上隔聲門，隔聲門的隔聲量與隔聲罩的隔聲量相匹配。
[2]、為方便觀察罩內設備的運行情況，在隔聲罩上開設觀察窗。觀察窗采用雙層阻尼玻璃結構。兩層玻璃分別用不同厚度的玻璃制作，以消除吻合效應。其隔聲量不小于20dB(A)。
[3]、在設備上建造了隔聲罩后，需在罩內安裝照明設施。對所選用的照明設施要按照一級防爆等級來選擇。
[4]、進出隔聲罩的電線電纜和管道，在穿越隔聲罩時都要作好密封和減振措施，防止出現聲橋現象，降低隔聲罩的隔聲能力。
項目名稱：江蘇宜興清源污水處理廠
項目地址：江蘇省宜興市
項目類型：羅茨鼓風機噪聲治理
工程工期：35天
案例簡介：廠內有5臺羅茨鼓風機，單臺風機功率為132Kw，5000m3/hr，運行時噪聲值在105dB（A）以上。治理后，在隔聲罩1米處噪聲值小于85dB（A），達到規定值。
工程圖片

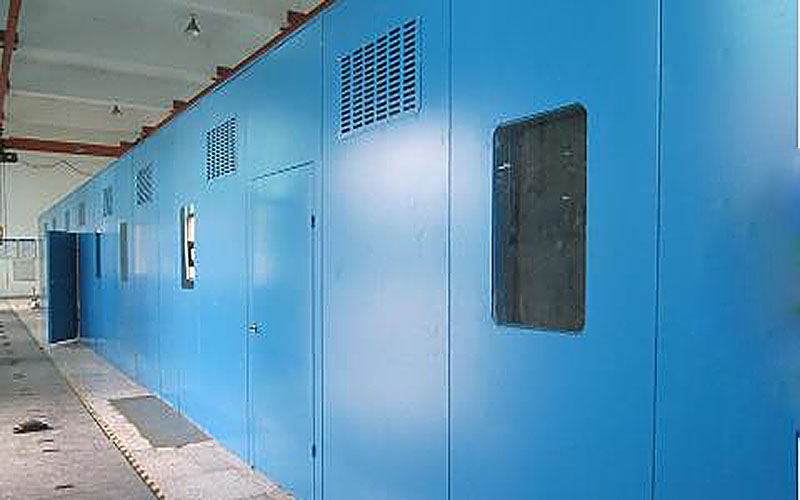

羅茨風機隔聲罩設計有隔音門、觀察窗方便設備維護觀測
根據現場羅茨鼓風機系統的形狀，在原設備上設計隔聲罩。隔聲罩的結構形式可設計成部分可拆裝式，方便設備的維護和檢修。隔聲罩的要求隔聲量可根據下式計算：
R隔=未治理噪聲級-目標聲壓級
=108-85
=23dB(A)
考慮到隔聲罩工藝加工過程中不可避免地會有孔隙漏聲和隔絕不良等因素，設計隔聲量定為25~30dB(A)。
根據這個目標值確定隔聲材料和結構形式，為此我們選擇隔聲罩板結構為雙層復合結構：外側板采用厚2mm冷板，其隔聲能力達到29dB(A)。為了抑制薄板共振，消除吻合效應，增加隔聲量，在2mm冷板內側涂覆阻尼材料或直接粘貼阻尼隔聲氈;內側板采用0.8～1.2mm厚鍍鋅穿孔板護面，其穿孔率不小于20%;在內、外側板間所形成的空腔中填充超細玻璃棉。此種雙層復合板結構的隔聲量確保達到25～30dB(A)左右。其結構示意圖如圖2所示。
2、新風換氣
因羅茨鼓風機需要進風，并在工作過程中會散發出大量的熱量，在加了隔聲罩以后，隔聲罩內就形成了一個密閉空間，會造成熱量聚積，隔聲罩內溫度上升，影響設備的正常運轉。為此，在隔聲罩兩端的適當位置開孔安裝進出風消聲器，進出風消聲器的設計消聲量25~30dB(A)。并在進風消聲器隔聲罩內側安裝低噪聲軸流風機。
根據上述通風量設計進出風消聲器和選用通風機的型號。通風機型號選用低噪聲軸流風機，風量分別為5000m3/h。
3、其他附屬設施
[1]、為方便人員進出，在羅茨風機隔聲罩上隔聲門，隔聲門的隔聲量與隔聲罩的隔聲量相匹配。
[2]、為方便觀察罩內設備的運行情況，在隔聲罩上開設觀察窗。觀察窗采用雙層阻尼玻璃結構。兩層玻璃分別用不同厚度的玻璃制作，以消除吻合效應。其隔聲量不小于20dB(A)。
[3]、在設備上建造了隔聲罩后，需在罩內安裝照明設施。對所選用的照明設施要按照一級防爆等級來選擇。
[4]、進出隔聲罩的電線電纜和管道，在穿越隔聲罩時都要作好密封和減振措施，防止出現聲橋現象，降低隔聲罩的隔聲能力。

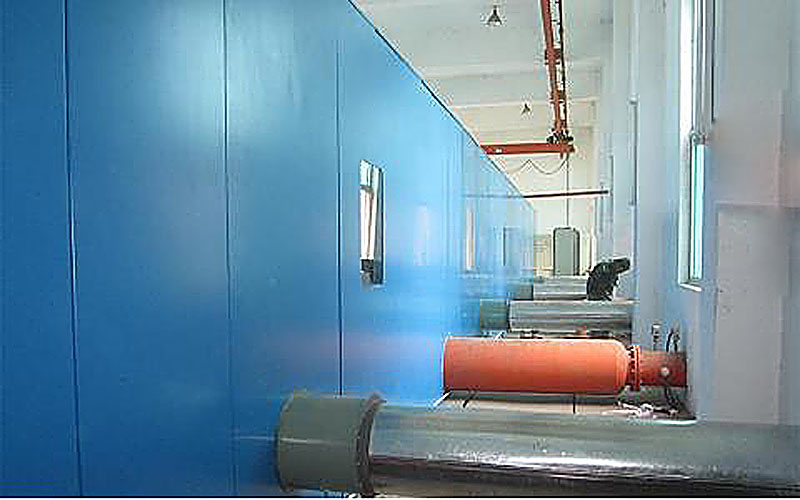

羅茨鼓風機隔聲罩安裝整體效果。隔聲罩兩端適當位置開孔安裝出風消聲器，保證罩內氣溫均衡
以上就是青誠靜禾為大家介紹的污水廠羅茨鼓風機噪聲治理工程的全部內容，希望能為大家提供一份有價值的參考。如果您想了解更多的相關資訊，請持續關注沈陽青誠靜禾環保噪音治理網站。
